| MOQ: | 1 sztuka / sztuk |
| Okres dostawy: | 3-6 tygodni |
| Metoda płatności: | T/T |
| Wydajność dostaw: | 100 000 / rok |

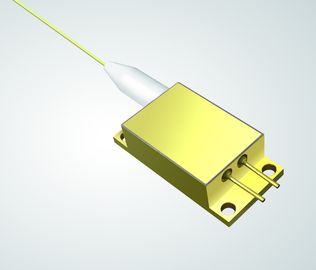

Długość fali 793 nm
Moc wyjściowa 8 W.
Średnica rdzenia z włókna 105 µm
0,22NA
Ochrona przed sprzężeniem zwrotnym 1900nm-2100nm
Aplikacje :
Pompowanie laserem światłowodowym
Pompowanie laserowe na ciele stałym
| Dane techniczne (25 ℃) | Symbol | Jednostka | K793DA2RN-8.000 W. | |||
| Minimum | Typowy | Maksymalny | ||||
Dane optyczne | Moc wyjściowa CW | Po | W. | 8 | - | - |
| Prąd progowy | Ith | ZA | - | 1 | ||
| Prąd pracy | Iop | ZA | - | - | 5.5 | |
| Napięcie robocze | Vop | V. | - | - | 4 | |
| Odwrotne napięcie | Vre | V. | - | 5 | - | |
| Wydajność na zboczu | η | WA | - | 2) | - | |
| Sprawność od elektryczno-optycznej | PE | % | - | 45 | - | |
| Długość fali środkowej | ʎc | nm | 790 | - | 796 | |
| Szerokość spektralna (FWHM) | δλ | nm | 3) | |||
| Zakres długości fali odbicia wstecznego | λ | nm | 1900 | - | 2100 | |
| Izolacja odbicia wstecznego | - | dB | - | 30 | - | |
| Przesunięcie długości fali z temperaturą | - | nm / ℃ | - | 0,3 | - | |
| Światło w obrębie 0,15NA | - | % | - | 90 | - | |
| Dane światłowodowe | Średnica bufora | Dbuf | µm | - | 250 | - |
| Średnica okładziny | Dclad | µm | - | 125 | - | |
| Średnica rdzenia | Dcore | µm | - | 105 | - | |
| Przysłona numeryczna | NA | - | - | 0,22 | - | |
| Długość włókna | lf | m | - | 1 | - | |
| Promień zgięcia światłowodu | - | mm | 60 | - | - | |
| Inne | ESD | Vesd | V. | - | 500 | |
| Temperatura przechowywania | Tstg | ℃ | -20 | - | 70 | |
| Temp. Lutowania ołowiowego | Tls | ℃ | - | - | 260 | |
| Ołów Czas lutowania | t | sec | - | - | 10 | |
| Temperatura obudowy roboczej | Top | ℃ | 15 | - | 35 | |
| Wilgotność względna | RH | % | 15 | - | 75 | |
|
|
