| MOQ: | 1 sztuka / sztuk |
| Cena £: | - |
| Okres dostawy: | 4-8 tygodni |
| Metoda płatności: | T/T |
| Wydajność dostaw: | 100 000 / rok |
Długość fali 976 nm
Moc wyjściowa 140 W.
Średnica rdzenia włókna 106,5 µm
0,22NA
Ochrona przed sprzężeniem zwrotnym 1040nm-1200nm
Aplikacje:
Pompowanie laserem światłowodowym

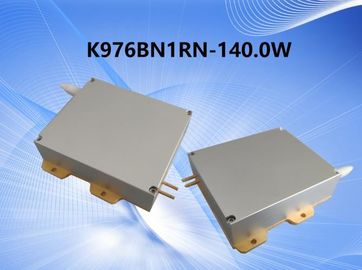

Dane techniczne (25 ℃) | Symbol | Jednostka | K976BN1RN-140,0W | |||
| Minimum | Typowy | Maksymalny | ||||
| Dane optyczne | Moc wyjściowa CW | Po | W. | 140 | - | - |
| Długość fali środkowej | λc | nm | 976 ± 1 | |||
| Szerokość spektralna (FWHM) | △ λ | nm | ＜ 1 | |||
| Zablokowany zakres długości fali | - | ZA | (Iop-2) ~ Iop | |||
| Przesunięcie długości fali z temperaturą | △ λ / △ T | nm / ℃ | - | 0,02 | - | |
| Przesunięcie długości fali z prądem | △ λ / △ A | nm / A | - | 0,03 | - | |
| Dane elektryczne | Sprawność od elektryczno-optycznej | PE | % | 45 | - | |
| Prąd progowy | piąty | ZA | - | 0,9 | - | |
| Prąd pracy | poobcinać | ZA | - | 13.2 | 14 | |
| Napięcie robocze | Vop | V. | - | 22,4 | 23,8 | |
| Wydajność na zboczu | η | WA | - | 11 | - | |
Dane światłowodowe | Średnica rdzenia | Dcore | μm | - | 106,5 | - |
| Średnica okładziny | Dclad | μm | - | 125 | - | |
| Przysłona numeryczna | NA | NA | - | 0,22 | - | |
| Długość włókna | Lf | m | - | 2) | - | |
| Średnica luźnych rurek z włókna | - | μm | 0,9 mm PTFE / 180 cm | |||
| Minimalny promień gięcia | - | mm | 60 | - | - | |
| Zakończenie światłowodu | - | - | - | Żaden | - | |
| Izolacja sprzężenia zwrotnego | Długość fali odbicia wstecznego | λ | nm | 1040–1200 | ||
| Izolacja odbicia wstecznego | - | dB | - | 30 | - | |
| Inne | ESD | Vesd | V. | - | - | 500 |
| Temperatura przechowywania | Tst | ℃ | -20 | - | 70 | |
| Temp. Lutowania ołowiowego | Tls | ℃ | - | - | 260 | |
| Ołów Czas lutowania | t | sec | - | - | 10 | |
| Temperatura obudowy roboczej | Top | ℃ | 25 | - | 30 | |
| Wilgotność względna | RH | % | 15 | - | 75 | |
|
|
