| MOQ: | 1 sztukę |
| Okres dostawy: | 4-8 tygodni |
| Metoda płatności: | T/T |
| Wydajność dostaw: | 100,000/rok |

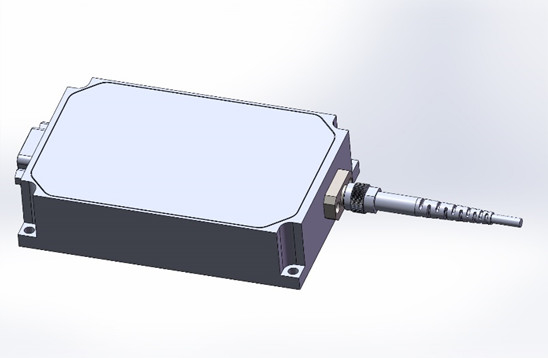

Laser diodowy o wysokiej mocy z podłączeniem włókna RGB
Charakterystyka:
455nm/525nm/638nm
Moc wyjściowa 2W/4W/4W
105 μm średnicy rdzenia włókna
0.22NA
Zastosowanie:
Oświetlenie laserowe
Inteligentne oświetlenie widzenia
Oświetlenie rozrywkowe
Laser BWT RGB posiada Korzyści wynikające z kompaktowych rozmiarów i dobrej jednolitości rozkładu mocy wiązki.
| Specyfikacje ((25°C) | Symbol | Jednostka | KR004G004B004WHFN | ||||
| Minimalne | Typowe | Maksymalny | |||||
|
Dane optyczne
|
Czerwony |
Moc wyjściowa CW | Po | W | 4 | - | - |
| Długość fali środkowej | λc | nm | 638±10 | ||||
|
Zielona |
Moc wyjściowa CW | Po | W | 4 | - | - | |
| Długość fali środkowej | λc | nm | 525±10 | ||||
|
Niebieski |
Moc wyjściowa CW | Po | W | 2 | - | - | |
| Długość fali środkowej | λc | nm | 455±10 | ||||
| Dane elektryczne |
Czerwony |
Prąd progowy | - Nie. | A | - | 0.34 | 0.44 |
| Prąd operacyjny | - Nie. | A | - | 1.3 | 1.6 | ||
| Napięcie robocze | Vop | V | - | 11.5 | 13.5 | ||
|
Zielona |
Prąd progowy | - Nie. | A | - | 0.3 | 0.5 | |
| Prąd operacyjny | - Nie. | A | - | 1.8 | 2.0 | ||
| Napięcie robocze | Vop | V | - | 19 | 21 | ||
|
Niebieski |
Prąd progowy | - Nie. | A | - | 0.4 | - | |
| Prąd operacyjny | - Nie. | A | - | 2.1 | 2.5 | ||
| Napięcie robocze | Vop | V | - | 4.5 | 5 | ||
| Dane o włóknach | Średnica rdzenia | Dcore | μm | 400 | |||
| Numeryczna otwórka | NA | - | - | 0.22 | - | ||
| Długość włókna | Lf | m | - | 1.5 | - | ||
| Średnica włókna węglowego | - | mm | 3 mm | ||||
| Minimalny promień gięcia | - | mm | 100 | - | - | ||
| Zakończenie włókna | - | - | FC ((APC) /SC ((APC)//SMA905/ST | ||||
| Termistor | Odporność ((25°C) | - | kΩ | 10+/-3% | |||
| Stały | - | k | 3380 | ||||
| Pozostałe | ESD | WESD | V | - | 500 | ||
| Temperatura przechowywania | Tstg | °C | -20 | - | 70 | ||
| Temperatura lutowania ołowiem | Tls | °C | - | - | 260 | ||
| Czas lutowania ołowiem | t | sek. | - | - | 10 | ||
| Temperatura obudowy operacyjnej | Na górze | °C | 15 | - | 35 | ||
| Względna wilgotność | RH | % | 15 | - | 75 | ||
|
|
