| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | BWT |
| Orzecznictwo: | ISO9001 |
| Numer modelu: | K915-A0-250.00W-13522D |
| Minimalne zamówienie: | 1 kawałek/sztuk |
| Czas dostawy: | 4-8 tygodni |
| Zasady płatności: | T/T |
| Możliwość Supply: | 100 000 rocznie |
| Nazwa produktu: | mini moduł laserowy | Moc wyjściowa: | 250W |
|---|---|---|---|
| Długość fali: | 915nm | Średnica wiązki włókien: | 135µm |
| Apertura numeryczna: | 0,22 N.A | Podanie: | Źródło pompy lasera światłowodowego |
| High Light: | Lasery diodowe dużej mocy 915 nm,lasery diodowe dużej mocy 250 W,dioda laserowa dużej mocy 915 nm |
||

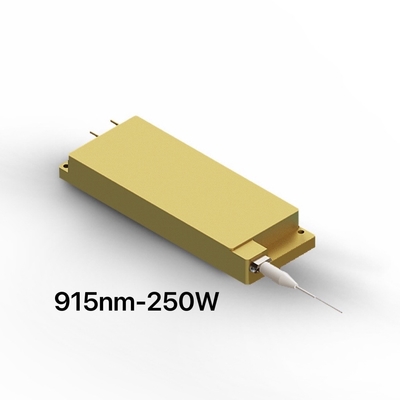

Lasery diodowe dużej mocy 915 nm 250 W
Cechy:
Długość fali 915nm
Moc wyjściowa 250 W
Średnica rdzenia włókna 135 µm
0,22 ND
Ochrona sprzężenia zwrotnego 1020nm-1200nm
Aplikacje:
Źródło pompy lasera światłowodowego
|
Specyfikacje (25 ℃)
|
Symbol
|
Jednostka
|
K915-A0-250.00W-13522D | |||
| Minimum | Typowy | Maksymalny | ||||
| Dane optyczne | Moc wyjściowa CW | Po | W | 250 | - | - |
| Środkowa długość fali | λc | Nm | 915±10 | |||
| Szerokość widmowa (FWHM) | λ | Nm | - | 4 | 6 | |
| Przesunięcie długości fali z temperaturą | λ/△T | nm/℃ | - | 0,3 | - | |
| 0,17/0,22 ND | % | 90 | 95 | - | ||
| Dane elektryczne | Sprawność elektryczna-optyczna | PE | % | 50 | - | |
| Prąd progowy | lth | A | - | 1,4 | - | |
| Prąd roboczy | poobcinać | A | - | 26 | 28 | |
| Napięcie robocze | Vop | V | - | 21 | 23 | |
| Wydajność na zboczu | WA | - | 10.2 | - | ||
|
Dane światłowodowe
|
Średnica rdzenia | Dcore | μm | - | 135 | - |
| Średnica okładziny | Dclad | μm | - | 155 | - | |
| Apertura numeryczna | NA | - | - | 0,22 | - | |
| Długość włókna | Lf | m | - | 2 | - | |
| Średnica luźnych rurek z włókien | - | mm | 0,9 mm | |||
| Minimalny promień gięcia | - | mm | 62 | - | - | |
| Zakończenie światłowodu | - | - | - | FF | - | |
| Izolacja opinii | Powrót długość fali odbicia | λ | Nm | 1020-1200 | ||
| Powrót izolacji odbicia | - | dB | - | 30 | - | |
| Inni | ESD | Wesd | V | - | - | 500 |
| Temperatura przechowywania | Tst | ℃ | -20 | - | 70 | |
| Ołów Temp lutowania | Tls | ℃ | - | - | 260 | |
| Czas lutowania ołowiu | t | sek | - | - | 10 | |
| Temperatura obudowy operacyjnej | Szczyt | ℃ | 15 | - | 35 | |
| Wilgotność względna | RH | % | 15 | - | 75 |
|
