| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | BWT |
| Orzecznictwo: | ISO9001 |

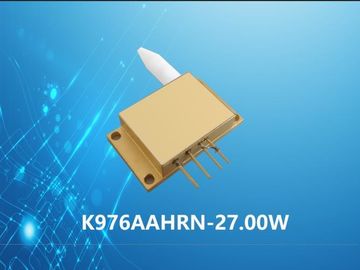

| Numer modelu: | K976AAHRN-27.00W |
| Minimalne zamówienie: | 1 kawałek/sztuk |
| Czas dostawy: | 4-8 tygodni |
| Zasady płatności: | T/T |
| Możliwość Supply: | 100 000 rocznie |
| Nazwa produktu: | moduł światła laserowego | Moc wyjściowa: | 27 W. |
|---|---|---|---|
| Długość fali: | 976nm | Średnica wiązki włókien: | 105µm |
| Przysłona numeryczna: | 0,22NA | Podanie: | Pompowanie laserowe |
| High Light: | moduł światła laserowego,moduł diody laserowej dużej mocy |
||
Funkcje:
Długość fali 976 nm
Moc wyjściowa 27 W.
Średnica rdzenia z włókna 105 µm
0,22NA
Wąska przepustowość △λ≦ 0,7 nm
Ochrona przed sprzężeniem zwrotnym 1040nm-1200nm
Aplikacje:
Pompowanie laserem światłowodowym
|
Dane techniczne (25 ℃)
|
Symbol
|
Jednostka
|
K976AAHRN-27.00W | |||
| Minimum | Typowy | Maksymalny | ||||
| Dane optyczne | Moc wyjściowa CW | Po | W. | 27 | - | - |
| Długość fali środkowej | λc | nm | 976 ± 0,5 | |||
| Szerokość spektralna (FWHM) | △ λ | nm | ＜ 0,7 | |||
| Przesunięcie długości fali z temperaturą | △ λ / △ T | nm / ℃ | - | 0,02 | - | |
| Przesunięcie długości fali z prądem | △ λ / △ A | nm / A | - | 0,03 | - | |
| Dane elektryczne | Sprawność od elektryczno-optycznej | PE | % | 48 | - | |
| Prąd progowy | piąty | ZA | - | 0,9 | - | |
| Prąd pracy | poobcinać | ZA | - | 12 | 13 | |
| Napięcie robocze | Vop | V. | - | 4.8 | 6 | |
| Wydajność na zboczu | η | WA | - | 2.5 | - | |
|
Dane światłowodowe
|
Średnica rdzenia | Dcore | μm | - | 105 | - |
| Średnica okładziny | Dclad | μm | - | 125 | - | |
| Średnica bufora | Dbuf | μm | - | 250 | - | |
| Przysłona numeryczna | NA | NA | - | 0,22 | - | |
| Długość włókna | Lf | m | - | 1 | - | |
| Średnica luźnych rurek z włókna | - | μm | PVC 0,9 mm 15 cm | |||
| Minimalny promień gięcia | - | mm | 60 | - | - | |
| Zakończenie światłowodu | - | - | - | Żaden | - | |
| Izolacja sprzężenia zwrotnego | Długość fali odbicia wstecznego | λ | nm | 1040–1200 | ||
| Izolacja odbicia wstecznego | - | dB | - | 30 | - | |
| Inne | ESD | Vesd | V. | - | - | 500 |
| Temperatura przechowywania | Tst | ℃ | -20 | - | 70 | |
| Temp. Lutowania ołowiowego | Tls | ℃ | - | - | 260 | |
| Ołów Czas lutowania | t | sec | - | - | 10 | |
| Temperatura obudowy roboczej | Top | ℃ | 25 | - | 30 | |
| Wilgotność względna | RH | % | 15 | - | 75 | |
