Nazwa produktu: | moduł laserowy dużej mocy | Moc wyjściowa: | 30 W. |
---|---|---|---|
Długość fali: | 976nm | Średnica wiązki włókien: | 105µm |
Przysłona numeryczna: | 0,22NA | Podanie: | Pompowanie laserowe, zastosowanie medyczne, przetwarzanie materiałów |
High Light: | moduł diod laserowych dużej mocy,dużej mocy |
Funkcje:
Długość fali 976 nm
Moc wyjściowa 30 W.
Średnica rdzenia z włókna 105 µm
0,22NA
Aplikacje:
Pompowanie laserowe
Zastosowanie medyczne
Przetwarzanie materiałów
Dane techniczne (25 ℃)
|
Symbol
|
Jednostka
|

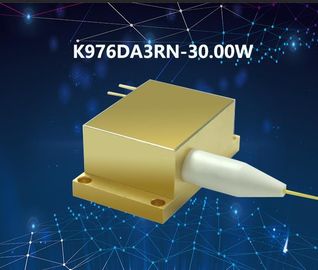

K976DA3RN-30.00W | |||
Minimum | Typowy | Maksymalny | ||||
Dane optyczne | Moc wyjściowa CW | Po | W. | 30 | - | - |
Długość fali środkowej | λc | nm | 976 ± 3 | |||
Szerokość spektralna (FWHM) | △ λ | nm | 6 | |||
Przesunięcie długości fali z temperaturą | △ λ / △ T | nm / ℃ | - | 0,3 | - | |
Przesunięcie długości fali z prądem | △ λ / △ A | nm / A | - | 1 | - | |
Dane elektryczne | Sprawność od elektryczno-optycznej | PE | % | 48 | - | |
Prąd progowy | piąty | ZA | - | 0,9 | - | |
Prąd pracy | poobcinać | ZA | - | 12 | 13 | |
Napięcie robocze | Vop | V. | - | 4.8 | 6 | |
Wydajność na zboczu | η | WA | - | 2.7 | - | |
Dane światłowodowe
|
Średnica rdzenia | Dcore | μm | - | 105 | - |
Średnica okładziny | Dclad | μm | - | 125 | - | |
Średnica bufora | Dbuf | μm | - | 245 | - | |
Przysłona numeryczna | NA | - | - | 0,22 | - | |
Długość włókna | Lf | m | - | 1 | - | |
Średnica luźnych rurek z włókna | - | μm | PVC 0,9 mm 1,5 cm | |||
Minimalny promień gięcia | - | mm | 50 | - | - | |
Zakończenie światłowodu | - | - | - | Żaden | - | |
Izolacja sprzężenia zwrotnego | Długość fali odbicia wstecznego | λ | nm | 1040–1200 | ||
Izolacja odbicia wstecznego | - | dB | - | 30 | - | |
Inne | ESD | Vesd | V. | - | - | 500 |
Temperatura przechowywania | Tst | ℃ | -20 | - | 70 | |
Temp. Lutowania ołowiowego | Tls | ℃ | - | - | 260 | |
Ołów Czas lutowania | t | sec | - | - | 10 | |
Temperatura obudowy roboczej | Top | ℃ | 15 | - | 35 | |
Wilgotność względna | RH | % | 15 | - | 75 |
