| MOQ: | 1 sztuka / sztuk |
| Okres dostawy: | 3-6 tygodni |
| Metoda płatności: | T/T |
| Wydajność dostaw: | 100 000 / rok |
Funkcje:
Długość fali 793 nm
Moc wyjściowa 30 W.
Średnica rdzenia z włókna 105 µm
0,22NA
Ochrona przed sprzężeniem zwrotnym 1900nm-2100nm
Aplikacje:
pompowanie laserem światłowodowym
|
Dane techniczne (25 ℃)
|
Symbol
|
Jednostka
|

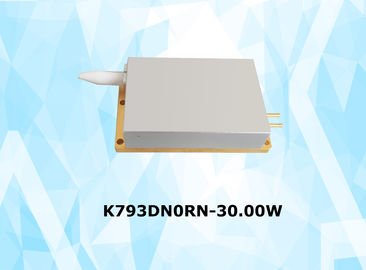

K793DN0RN-30.00W | |||
| Minimum | Typowy | Maksymalny | ||||
| Dane optyczne | Moc wyjściowa CW | Po | W. | 30 | - | - |
| Długość fali środkowej | λc | nm | 793 ± 3 | |||
| Szerokość spektralna (FWHM) | △ λ | nm | - | 4 | - | |
| Przesunięcie długości fali z temperaturą | △ λ / △ T | nm / ℃ | - | 0,3 | - | |
| Dane elektryczne | Sprawność od elektro-optycznej | PE | % | 45 | - | |
| Prąd progowy | piąty | ZA | - | 1 | - | |
| Prąd pracy | poobcinać | ZA | - | - | 5.5 | |
| Napięcie robocze | Vop | V. | - | - | 16 | |
| Wydajność na zboczu | η | WA | - | 7 | - | |
|
Dane światłowodowe
|
Średnica rdzenia | Dcore | μm | - | 105 | - |
| Średnica okładziny | Dclad | μm | - | 125 | - | |
| Przysłona numeryczna | NA | NA | - | 0,22 | - | |
| Długość włókna | Lf | m | - | 1 | - | |
| Średnica / długość luźnych rurek z włókna | - | μm | 0,9 mm PTFE / 180 cm | |||
| Minimalny promień gięcia | - | mm | 60 | - | - | |
| Zakończenie światłowodu | - | - | Żaden | |||
| Izolacja sprzężenia zwrotnego | Długość fali odbicia wstecznego | λ | nm | 1900–2100 | ||
| Izolacja odbicia wstecznego | - | dB | - | 30 | - | |
| Inne | ESD | Vesd | V. | - | - | 500 |
| Temperatura przechowywania | Tst | ℃ | -20 | - | 70 | |
| Temp. Lutowania ołowiowego | Tls | ℃ | - | - | 260 | |
| Ołów Czas lutowania | t | sec | - | - | 10 | |
| Temperatura obudowy roboczej | Top | ℃ | 15 | - | 35 | |
| Wilgotność względna | RH | % | 15 | - | 75 | |
|
|
