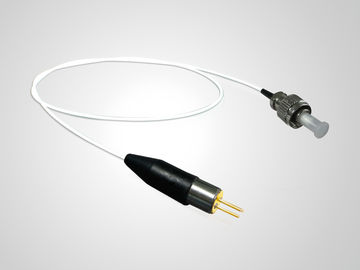

High Light: | Laser diodowy 35 nm,czerwony moduł laserowy |
---|
Cechy:
Długość fali 635 nm
Moc wyjściowa 400 mW
Średnica rdzenia z włókna 105 µm
0,22NA
Ochrona sprzężenia zwrotnego 1040nm-1200nm
Aplikacje :
Wiązka celownicza do lasera światłowodowego
Aplikacja do drukowania
Zastosowanie medyczne
Analiza biochemiczna
Badania naukowe
Dane techniczne (25 ℃) | Symbol | Jednostka | K635F03RN-0,400 W. | |||
Minimum | Typowy | Maksymalny | ||||
Dane optyczne | Moc wyjściowa CW | Po | mW | 400 | - | - |
Długość fali środkowej | - | nm | 635 ± 10 | |||
Szerokość spektralna (FWHM) | - | nm | - | 3) | - | |
Przesunięcie temperatury długości fali | - | nm / ℃ | - | 0.2 | - | |
Dane elektryczne | Sprawność od elektryczno-optycznej | PE | % | 26 | - | - |
Prąd progowy | piąty | mama | - | 150 | - | |
Prąd pracy | poobcinać | mama | - | - | 700 | |
Napięcie robocze | Vop | V. | - | - | 2.6 | |
Wydajność na zboczu | η | WA | - | 0,71 | - | |
Dane światłowodu | Średnica rdzenia | Dcore | μm | - | 105 | - |
Średnica okładziny | Dclad | μm | - | 125 | - | |
Średnica bufora | Dbuf | μm | - | 245 | - | |
Przysłona numeryczna | NA | NA | - | 0,22 | - | |
Długość włókna | Lf | m | - | 1 | - | |
Średnica luźnych rurek z włókna | - | μm | PVC 0,9 mm | |||
Minimalny promień gięcia | - | mm | 50 | - | - | |
Zakończenie światłowodu | - | - | FC (APC) / SC (APC) / SMA905 / ST | |||
Izolacja sprzężenia zwrotnego | Długość fali odbicia wstecznego | - | nm | 1040–1200 | ||
Izolacja odbicia wstecznego | - | dB | - | 30 | - | |
Inne | ESD | Vesd | V. | - | - | 500 |
Temperatura przechowywania | Tst | ℃ | -20 | - | 70 | |
Temp. Lutowania ołowiowego | Tls | ℃ | - | - | 260 | |
Ołów Czas lutowania | t | sec | - | - | 10 | |
Temperatura obudowy roboczej | Top | ℃ | 15 | - | 35 | |
Wilgotność względna | RH | % | 15 | - | 75 |
