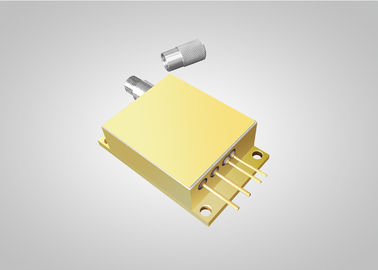

High Light: | moduł diody laserowej dużej mocy,moduły diody laserowej |
---|
Długość fali 808 nm
Moc wyjściowa 30 W.
Średnica rdzenia z włókna 400 μm
0,22 NA
Aplikacje:
Pompowanie laserowe na ciele stałym
Zastosowanie medyczne
Obróbka materiałów
Dane techniczne (25 ℃) | Symbol | Jednostka | K808DAECN-30.00W | |||
Minimum | Typowy | Maksymalny | ||||
Dane optyczne | Moc wyjściowa CW | Po | W. | 30 | - | - |
Prąd progowy | Ith | ZA | - | 1.8 | ||
Prąd pracy | Iop | ZA | - | 10 | 11 | |
Napięcie robocze | Vop | V. | - | - | 8 | |
Odwrotne napięcie | Vre | V. | - | 10 | - | |
Wydajność na zboczu | η | WA | - | 4 | - | |
Sprawność od elektryczno-optycznej | PE | % | - | 48 | - | |
Długość fali środkowej | ʎc | nm | 805 | - | 811 | |
Szerokość spektralna (FWHM) | δλ | nm | - | 3) | - | |
Przesunięcie długości fali z temperaturą | - | nm / ℃ | - | 0,3 | - | |
Przesunięcie długości fali z prądem | - | nm / A | - | 1 | - | |
Dane światłowodowe | Średnica bufora | Dbuf | µm | - | 730 | - |
Średnica okładziny | Dclad | µm | - | 440 | - | |
Średnica rdzenia | Dcore | µm | - | 400 | - | |
Przysłona numeryczna | NA | - | - | 0,22 | - | |
Złącze | - | - | - | SMA905 | ||
Termistor | - | Rt | (K Ω) / β (25 ℃) | - | 10 ± 3% / 3477 | - |
Inne | ESD | Vesd | V. | - | 500 | |
Temperatura przechowywania | Tstg | ℃ | -20 | - | 70 | |
Temp. Lutowania ołowiowego | Tls | ℃ | - | - | 260 | |
Ołów Czas lutowania | t | sec | - | - | 10 | |
Temperatura obudowy roboczej | Top | ℃ | 15 | - | 35 | |
Wilgotność względna | RH | % | 15 | - | 75 |
