| MOQ: | 1 sztuka / sztuk |
| Okres dostawy: | 4 ~ 8 tygodni |
| Metoda płatności: | T/T |
| Wydajność dostaw: | 100 000 / rok |

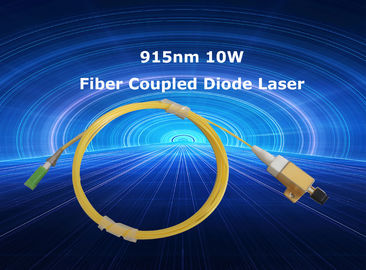

Długość fali 915 nm
Moc wyjściowa 10 W.
Średnica rdzenia z włókna 105 µm
0,22NA
Aplikacje:
CATV
Pompowanie laserem światłowodowym
Zastosowanie medyczne
Przetwarzanie materiałów
Dane techniczne (25 ℃) | Symbol | Jednostka | K915FB2RN-10,00 W. | |||
| Minimum | Typowy | Maksymalny | ||||
| Dane optyczne | Moc wyjściowa CW | Po | W. | 10 | - | - |
| Długość fali środkowej | λc | nm | 915 ± 10 | |||
| Szerokość spektralna (FWHM) | △ λ | nm | - | 3) | - | |
| Przesunięcie długości fali z temperaturą | △ λ / △ T | nm / ℃ | - | 0,3 | - | |
| Przesunięcie długości fali z prądem | △ λ / △ A | nm / A | - | 1 | - | |
| Współczynnik punktowy 0,15 / 0,22 | NA | % | - | 92 | - | |
| Dane elektryczne | Sprawność od elektryczno-optycznej | PE | % | 50 | - | |
| Prąd progowy | piąty | ZA | - | 1 | - | |
| Prąd pracy | poobcinać | ZA | - | - | 13 | |
| Napięcie robocze | Vop | V. | - | 1.6 | 1.8 | |
| Wydajność na zboczu | η | WA | - | 0,9 | - | |
Dane światłowodowe | Średnica rdzenia | Dcore | μm | - | 105 | - |
| Średnica okładziny | Dclad | μm | - | 125 | - | |
| Średnica bufora | Dbuf | μm | - | 245 | - | |
| Przysłona numeryczna | NA | NA | - | 0,22 | - | |
| Długość włókna | Lf | m | - | 1 | - | |
| Średnica luźnych rurek z włókna | - | μm | PVC 0,9 mm 15 cm | |||
| Minimalny promień gięcia | - | mm | 50 | - | - | |
| Zakończenie światłowodu | - | - | - | Żaden | - | |
| Izolacja sprzężenia zwrotnego | Długość fali odbicia wstecznego | λ | nm | 1020–1200 | ||
| Izolacja odbicia wstecznego | - | dB | - | 30 | - | |
| Inne | ESD | Vesd | V. | - | - | 500 |
| Temperatura przechowywania | Tst | ℃ | -40 | - | 70 | |
| Temp. Lutowania ołowiowego | Tls | ℃ | - | - | 260 | |
| Ołów Czas lutowania | t | sec | - | - | 10 | |
| Temperatura obudowy roboczej | Top | ℃ | 15 | - | 55 | |
| Wilgotność względna | RH | % | 15 | - | 85 | |
|
|
