| MOQ: | 1 sztuka / sztuk |
| Metoda płatności: | T / T |
| Wydajność dostaw: | 100 000 / rok |
funkcje:

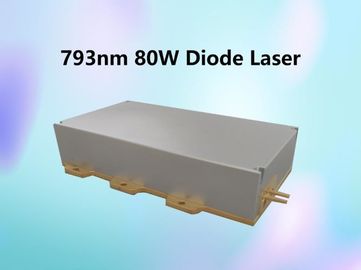

Długość fali 793 nm
Moc wyjściowa 80 W.
Średnica rdzenia włókna 200µm
0,22NA
Ochrona przed sprzężeniem zwrotnym 1900nm-2100nm
Aplikacje:
Pompowanie laserem światłowodowym
Pompowanie laserowe na ciele stałym
|
Dane techniczne (25 ℃)
|
Symbol
|
Jednostka
|
K793DN2RN-80.00W | |||
| Minimum | Typowy | Maksymalny | ||||
| Dane optyczne | Moc wyjściowa CW | Po | W. | 80 | - | - |
| Długość fali środkowej | λc | nm | 793 ± 3 | |||
| Szerokość spektralna (FWHM) | △ λ | nm | - | 5 | - | |
| Przesunięcie długości fali z temperaturą | △ λ / △ T | nm / ℃ | - | 0,3 | - | |
| Przesunięcie długości fali z prądem | △ λ / △ A | nm / A | - | 1 | - | |
| Dane elektryczne | Sprawność od elektro-optycznej | PE | % | 40 | - | |
| Prąd progowy | piąty | ZA | - | 0,9 | - | |
| Prąd pracy | poobcinać | ZA | - | 5 | 5.5 | |
| Napięcie robocze | Vop | V. | - | 36 | 40 | |
| Wydajność na zboczu | η | WA | - | 18 | - | |
|
Dane światłowodowe
|
Średnica rdzenia | Dcore | μm | - | 200 | - |
| Średnica okładziny | Dclad | μm | - | 220 | - | |
| Przysłona numeryczna | NA | NA | - | 0,22 | - | |
| Długość włókna | Lf | m | - | 2.0 | - | |
| Średnica luźnych rurek z włókna | - | μm | 0,9 mm PTFE | |||
| Minimalny promień gięcia | - | mm | 88 | - | - | |
| Zakończenie światłowodu | - | - | - | Żaden | - | |
| Izolacja sprzężenia zwrotnego | Długość fali odbicia wstecznego | λ | nm | 1900–1200 | ||
| Izolacja odbicia wstecznego | - | dB | - | 30 | - | |
| Inne | ESD | Vesd | V. | - | - | 500 |
| Temperatura przechowywania | Tst | ℃ | -20 | - | 70 | |
| Temp. Lutowania ołowiowego | Tls | ℃ | - | - | 260 | |
| Ołów Czas lutowania | t | sec | - | - | 10 | |
| Temperatura obudowy roboczej | Top | ℃ | 15 | - | 35 | |
| Wilgotność względna | RH | % | 15 | - | 75 | |
|
|
