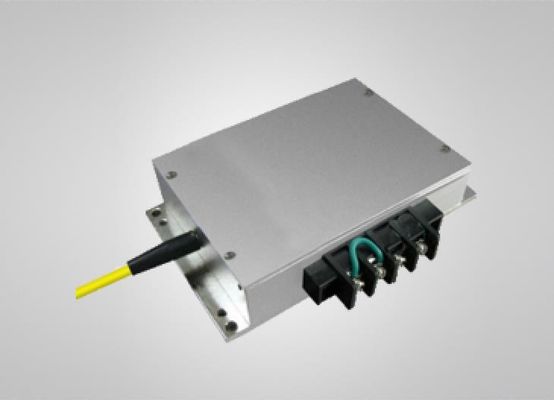

Nazwa produktu: | moduł lasera diodowego | Moc wyjściowa: | 15 W. |
---|---|---|---|
Długość fali: | 808nm | Średnica wiązki włókien: | 375 µm |
Przysłona numeryczna: | 0,22NA | Podanie: | Pompowanie laserowe, oświetlenie, zastosowanie medyczne, obróbka materiałów |
High Light: | moduł światła laserowego,diody laserowe dużej mocy |
cechy:
Aplikacje:
Specyfikacje (25 ℃) | Symbol | Jednostka | K808F02MN-10,00W | |||
Minimum | Typowy | Maksymalny | ||||
Parametr
|
Moc wyjściowa CW | Po | W | 10 | - | - |
Środkowa długość fali | λc | nm | 808 ± 10 | |||
Szerokość widmowa (FWHM) | △ λ | nm | - | 6 | - | |
Przesunięcie długości fali wraz z temperaturą | △ λ / △ T | nm / ℃ | - | 0.3 | - | |
Przesunięcie długości fali z prądem | △ λ / △ A | nm / A. | - | 1 | - | |
Prąd progowy | Ith | ZA | - | 0.8 | ||
Prąd roboczy | Iop | ZA | - | - | 5 | |
Napięcie robocze | Vop | V | - | - | 6 | |
Efektywność na zboczach | η | WA | - | 2.5 | - | |
Sprawność elektryczna do optycznej | PE | % | - | 40 | - | |
Dane światłowodowe | Średnica rdzenia | Dcore | µm | - | 400 | - |
Średnica okładziny | Dclad | µm | - | 440 | - | |
Przysłona numeryczna | NA | - | - | 0,22 | - | |
Długość włókna | Jeśli | m | - | 1.0 | - | |
Średnica rurek luźnych włókien | mm | Stal nierdzewna 3 mm | ||||
Minimalny promień gięcia | - | mm | 180 | - | - | |
Zakończenie światłowodu | - | - | - | SMA905 | - | |
Inni | ESD | Vesd | V | - | 500 | |
Temperatura przechowywania | Tstg | ℃ | -20 | - | 70 | |
Temperatura lutowania ołowiu | Tls | ℃ | - | - | 260 | |
Czas lutowania ołowiu | t | sek | - | - | 10 | |
Temperatura obudowy | Top | ℃ | 15 | - | 35 | |
Wilgotność względna | RH | % | 15 | - | 75 |
