| MOQ: | 1 kawałek/sztuk |
| Okres dostawy: | 4-8 tygodni |
| Metoda płatności: | T/T |
| Wydajność dostaw: | 100 000 rocznie |

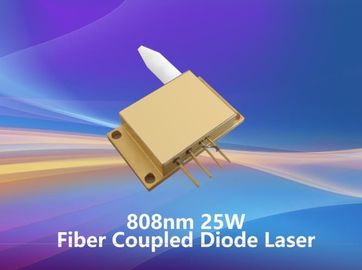

Funkcje:
Moc wyjściowa 25 W.
Długość fali 808 nm
Standardowe złącze światłowodowe dla 400 µm / 0,22NA
Aplikacje:
Pompowanie laserowe na ciele stałym
Zastosowanie medyczne
Obróbka materiałów
|
Dane techniczne (25 ℃)
|
Symbol
|
Jednostka
|
K808DAHRN-25,00 W. | |||
| Minimum | Typowy | Maksymalny | ||||
| Dane optyczne | Moc wyjściowa CW | Po | W. | 25 | - | - |
| Długość fali środkowej | λc | nm | 808 ± 3 | |||
| Szerokość spektralna (FWHM) | △ λ | nm | - | 3) | - | |
| Przesunięcie długości fali z temperaturą | △ λ / △ T | nm / ℃ | - | 0,3 | - | |
| Przesunięcie długości fali z prądem | △ λ / △ A | nm / A | - | 1 | - | |
| Dane elektryczne | Sprawność od elektryczno-optycznej | PE | % | 48 | - | |
| Prąd progowy | piąty | ZA | - | 1.8 | - | |
| Prąd pracy | poobcinać | ZA | - | 10 | 11 | |
| Napięcie robocze | Vop | V. | - | - | 6 | |
| Wydajność na zboczu | η | WA | - | 3) | - | |
|
Dane światłowodowe
|
Średnica rdzenia | Dcore | μm | - | 400 | - |
| Średnica okładziny | Dclad | μm | - | 440 | - | |
| Średnica bufora | Dbuf | μm | 730 | |||
| Przysłona numeryczna | NA | NA | - | 0,22 | - | |
| Długość włókna | Lf | m | - | 1.5 | - | |
| Średnica luźnych rurek z włókna | - | mm | 3,0 mm PCV | |||
| Minimalny promień gięcia | - | mm | 88 | - | - | |
| Zakończenie światłowodu | - | - | - | SMA905 | - | |
| Termistor | - | Rt | (K Ω) / β (25 ℃) | 10 ± 3% / 3477 | ||
| Inne | ESD | Vesd | V. | - | - | 500 |
| Temperatura przechowywania | Tst | ℃ | -20 | - | 70 | |
| Temp. Lutowania ołowiowego | Tls | ℃ | - | - | 260 | |
| Ołów Czas lutowania | t | sec | - | - | 10 | |
| Temperatura obudowy roboczej | Top | ℃ | 15 | - | 35 | |
| Wilgotność względna | RH | % | 15 | - | 75 | |
|
|
