| MOQ: | 1 kawałek/sztuk |
| Okres dostawy: | 4-8 tygodni |
| Metoda płatności: | T/T |
| Wydajność dostaw: | 100 000 / rok |
Cechy:
Długość fali 915nm
Moc wyjściowa 70 W.
Średnica rdzenia włókna 106,5 µm
0,22NA
Ochrona przed sprzężeniem zwrotnym 1040nm-1200nm
Aplikacje:
Pompowanie laserowe
Zastosowanie medyczne
Przetwarzanie materiałów
|
Specyfikacje (25 ℃)
|
Symbol
|
Jednostka
|

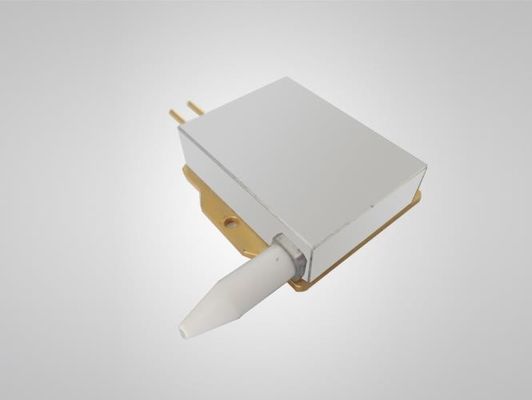

K915FNXRN-70.00W | |||
| Minimum | Typowy | Maksymalny | ||||
| Dane optyczne | Moc wyjściowa CW | Po | W | 70 | - | - |
| Środkowa długość fali | λc | nm | 915 ± 10 | |||
| Szerokość widmowa (FWHM) | △ λ | nm | - | 6 | - | |
| Przesunięcie długości fali wraz z temperaturą | △ λ / △ T | nm / ℃ | - | 0.3 | - | |
| Przesunięcie długości fali z prądem | △ λ / △ A | nm / A. | - | 1 | - | |
| Dane elektryczne | Sprawność elektryczna do optycznej | PE | % | 50 | - | |
| Prąd progowy | lth | ZA | - | 1.1 | - | |
| Prąd roboczy | poobcinać | ZA | - | 14.5 | 15.5 | |
| Napięcie robocze | Vop | V | - | 9.6 | 10.5 | |
| Efektywność na zboczach | η | WA | - | 4.8 | - | |
|
Dane światłowodowe
|
Średnica rdzenia | Dcore | μm | - | 106,5 | - |
| Średnica okładziny | Dclad | μm | - | 125 | - | |
| Średnica bufora | Dbuf | μm | - | 245 | - | |
| Apertura numeryczna | NA | - | - | 0,22 | - | |
| Długość włókna | Lf | m | - | 2 | - | |
| Średnica rurek luźnych włókien | - | mm | 0,9 mm PCV 180 cm | |||
| Minimalny promień gięcia | - | mm | 50 | - | - | |
| Zakończenie światłowodu | - | - | - | Żaden | - | |
| Izolacja sprzężenia zwrotnego | Długość fali odbicia wstecznego | λ | nm | 1040-1200 | ||
| Izolacja odbicia wstecznego | - | dB | - | 30 | - | |
| Inni | ESD | Vesd | V | - | - | 500 |
| Temperatura przechowywania | Tst | ℃ | -20 | - | 70 | |
| Temperatura lutowania ołowiu | Tls | ℃ | - | - | 260 | |
| Czas lutowania ołowiu | t | sek | - | - | 10 | |
| Temperatura obudowy | Top | ℃ | 15 | - | 35 | |
| Wilgotność względna | RH | % | 15 | - | 75 |
|
|
|
