Długość fali: | 976±0,5nm | Typ lasera: | Laser diodowy ze sprzężeniem światłowodowym |
---|---|---|---|
Podanie: | Źródło pompy lasera światłowodowego | Wyjście: | 60W |

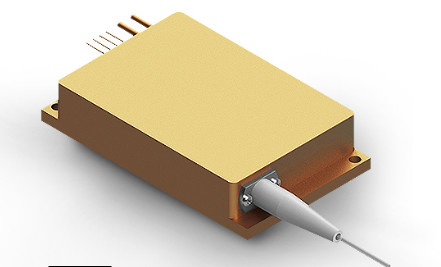

Nazwać: | Laser diodowy o mocy 60 W z diodą światłowodową | Średnica rdzenia światłowodowego: | 106,5 μm |
High Light: | 60-watowy laser diodowy ze światłowodem,laser diodowy ze światłowodem 976nm,moduł laserowy pompy 60w; |
Cechy:
976 ± 0,5 nm długości fali
Moc wyjściowa 60 W
Średnica rdzenia włókna 106,5 µm
0,22 ND
Aplikacje:
Źródło pompy lasera światłowodowego
Specyfikacje (25 ℃) | Symbol | Jednostka | K976FANCA-60,00W | |||
Minimum | Typowy | Maksymalny | ||||
Dane optyczne
|
Moc wyjściowa CW | Po | W | 60 | - | - |
Prąd progowy | It | A | - | 0,9 | ||
Prąd roboczy | Iop | A | - | 11 | 13 | |
Napięcie robocze | Vop | V | - | -11 | 12 | |
Wydajność na zboczu | WA | - | 6 | - | ||
Sprawność elektryczna-optyczna | PE | % | - | 52 | - | |
Środkowa długość fali | λc | Nm | 976±0,5 | |||
Szerokość widmowa (FWHM) | λ | Nm | - | - | 0,7 | |
Przesunięcie długości fali z temperaturą | λ/△T | nm/℃ | - | 0,02 | - | |
Przesunięcie długości fali z prądem | λ/△A | nm/A | - | 0,03 | - | |
Dane światłowodowe | Długość Flibra | Lf | m | - | 2 | - |
Średnica okładziny | Dclad | µm | - | 125 | - | |
Średnica rdzenia | Dcore | µm | - | 106,5 | - | |
Apertura numeryczna | NA | - | - | 0,22 | - | |
Średnica luźnych rurek z włókien | - | mm | 0,9 | |||
Minimalny promień gięcia | - | mm | 50 | - | - | |
Zakończenie światłowodu | - | - | Nic | |||
Inni | ESD | Vesd | V | - | 500 | |
Temperatura przechowywania | Tstg | ℃ | -20 | - | 70 | |
Ołów Temp lutowania | Tls | ℃ | - | - | 260 | |
Czas lutowania ołowiu | t | sek | - | - | 10 | |
Temperatura obudowy operacyjnej | Szczyt | ℃ | 20 | - | 30 | |
Wilgotność względna | RH | % | 15 | - | 75 | |
Informacja zwrotna
Izolacja
|
Zakres długości fali
|
λ | Nm | 1020-1200 | ||
Izolacja | - | dB | - | 30 | - |
