| MOQ: | 1 kawałek/sztuk |
| Okres dostawy: | 4-8 tygodni |
| Metoda płatności: | T/T |
| Wydajność dostaw: | 100 000 / rok |
Długość fali 808 nm
Moc wyjściowa 40 W.
Średnica rdzenia 106,5 μm
0,22 NA
Aplikacje:
Pompowanie laserem światłowodowym

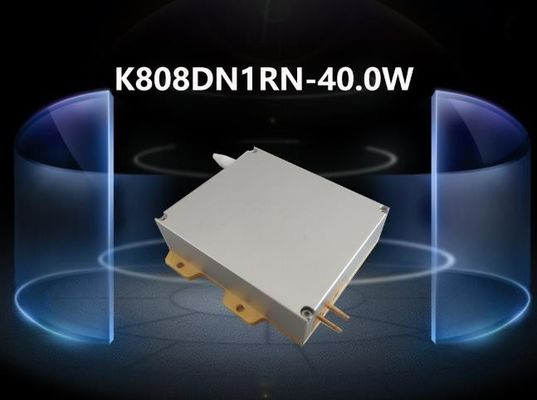

| Dane techniczne (25 ℃) | Symbol | Jednostka | K808DN1RN-40.0W | |||
| Minimum | Typowy | Maksymalny | ||||
Dane optyczne | Moc wyjściowa CW | Po | W. | 40 | - | - |
| Długość fali środkowej | λc | nm | 808 ± 3 nm | |||
| Prąd progowy | Ith | ZA | - | 0,85 | ||
| Prąd pracy | Iop | ZA | - | - | 5.5 | |
| Napięcie robocze | Vop | V. | - | - | 20 | |
| Wydajność na zboczu | η | WA | - | 9 | - | |
| Sprawność od elektryczno-optycznej | PE | % | - | 40 | - | |
| Szerokość spektralna (FWHM) | δλ | nm | - | 6 | - | |
| Przesunięcie długości fali z temperaturą | △ λ / △ T | nm / ℃ | - | 0,3 | - | |
| Przesunięcie długości fali z prądem | △ λ / △ A | nm / A | - | 1 | - | |
| Dane światłowodowe | Średnica rdzenia | Dcore | µm | - | 106,5 | - |
| Średnica okładziny | Dclad | um | - | 125 | - | |
| Średnica bufora | Dbuf | µm | - | 250 | - | |
| Przysłona numeryczna | NA | - | - | 0,22 | - | |
| Całkowita długość włókna | Lf | m | - | 2) | - | |
| Średnica / długość luźnych rurek z włókna | - | µm | 1 mm PTFE 180 cm | |||
| Minimalny promień gięcia | - | mm | 60 | - | - | |
| Zakończenie światłowodu | - | - | - | FPT | - | |
| Izolacja sprzężenia zwrotnego | Zakres długości fali | λ | nm | 1040 ~ 1200 | ||
| Izolacja | - | dB | - | 30 | - | |
| Inne | ESD | Vesd | V. | - | 500 | |
| Temperatura przechowywania | Tstg | ℃ | -20 | - | 70 | |
| Temp. Lutowania ołowiowego | Tls | ℃ | - | - | 260 | |
| Ołów Czas lutowania | t | sec | - | - | 10 | |
| Temperatura obudowy roboczej | Top | ℃ | 15 | - | 35 | |
| Wilgotność względna | RH | % | 15 | - | 75 | |
|
|
