MOQ: | 1 kawałek/sztuk |
Okres dostawy: | 4-8 tygodni |
Metoda płatności: | T/T |
Wydajność dostaw: | 100 000 / rok |

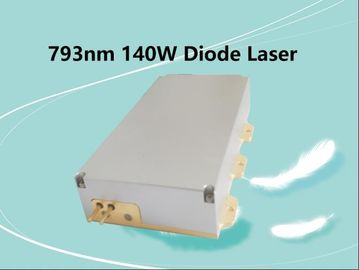

funkcje:
Długość fali 793 nm
Moc wyjściowa 140 W.
Średnica rdzenia włókna 200µm
0,22NA
Ochrona przed sprzężeniem zwrotnym 1900nm-2100nm
Aplikacje:
Pompowanie laserem światłowodowym
Dane techniczne (25 ℃)
|
Symbol
|
Jednostka
|
K793DN2RN-140.0W | |||
Minimum | Typowy | Maksymalny | ||||
Dane optyczne | Moc wyjściowa CW | Po | W. | 140 | - | - |
Długość fali środkowej | λc | nm | 793 ± 3 | |||
Szerokość spektralna (FWHM) | △ λ | nm | - | 6 | - | |
Przesunięcie długości fali z temperaturą | △ λ / △ T | nm / ℃ | - | 0,3 | - | |
Przesunięcie długości fali z prądem | △ λ / △ A | nm / A | - | 1 | - | |
Dane elektryczne | Sprawność od elektro-optycznej | PE | % | 40 | - | |
Prąd progowy | piąty | ZA | - | 1 | - | |
Prąd pracy | poobcinać | ZA | - | - | 5.5 | |
Napięcie robocze | Vop | V. | - | 73 | - | |
Wydajność na zboczu | η | WA | - | 30 | - | |
Dane światłowodowe
|
Średnica rdzenia | Dcore | μm | - | 200 | - |
Średnica okładziny | Dclad | μm | - | 220 | - | |
Przysłona numeryczna | NA | NA | - | 0,22 | - | |
Długość włókna | Lf | m | - | 2.0 | - | |
Średnica luźnych rurek z włókna | - | μm | 0,9 mm PTFE / 180 cm | |||
Minimalny promień gięcia | - | mm | 88 | - | - | |
Zakończenie światłowodu | - | - | - | Żaden | - | |
Izolacja sprzężenia zwrotnego | Długość fali odbicia wstecznego | λ | nm | 1900–1200 | ||
Izolacja odbicia wstecznego | - | dB | - | 30 | - | |
Inne | ESD | Vesd | V. | - | - | 500 |
Temperatura przechowywania | Tst | ℃ | -20 | - | 70 | |
Temp. Lutowania ołowiowego | Tls | ℃ | - | - | 260 | |
Ołów Czas lutowania | t | sec | - | - | 10 | |
Temperatura obudowy roboczej | Top | ℃ | 20 | - | 35 | |
Wilgotność względna | RH | % | 15 | - | 75 |
