| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | BWT |
| Orzecznictwo: | ISO9001 |
| Numer modelu: | K785AFLFN-0.600W |
| Minimalne zamówienie: | 1 kawałek/sztuk |
| Czas dostawy: | 4-8 tygodni |
| Zasady płatności: | T/T |
| Możliwość Supply: | 100 000 rocznie |

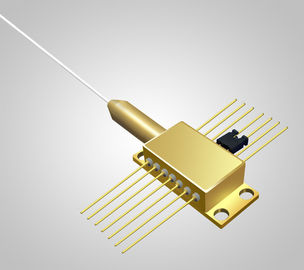

| Nazwa produktu: | 600mW laser module | Moc wyjściowa: | 600mW |
|---|---|---|---|
| Długość fali: | 785nm | Fiber bundle diameter: | 105µm |
| Numerical aperture: | 0.22N.A | aplikacji: | Medical use,Biochemical analysis |
| High Light: | Laser diodowy 35 nm,czerwony moduł laserowy |
||
Moc wyjściowa 600 mW
Długość fali 785 nm
Średnica rdzenia z włókna 105 µm
Wąska przepustowość △ λ <0,12 nm
0,22NA
Aplikacje:
Spektroskopia
Wyczuwanie
Medyczne
|
Dane techniczne (25 ℃)
|
Symbol
|
Jednostka
|
K785AFLFN-0.600W |
|||
| Minimum | Typowy | Maksymalny | ||||
| Dane optyczne | Moc wyjściowa CW | Po | mW | 600 | - | - |
| Długość fali środkowej | λc | nm | 785 ± 0,5 | |||
| Szerokość spektralna (FWHM) | △ λ | nm | - | <0,12 | - | |
| Przesunięcie długości fali z temperaturą | △ λ / △ T | nm / ℃ | - | 0,01 | - | |
| Przesunięcie długości fali z prądem | △ λ / △ A | nm / A | 0,03 | |||
| Dane elektryczne | Sprawność od elektryczno-optycznej | PE | % | 30 | - | |
| Prąd progowy | piąty | ZA | - | 0,4 | - | |
| Prąd pracy | poobcinać | ZA | - | 1.1 | 1.5 | |
| Napięcie robocze | Vop | V. | - | 1.8 | 2.2 | |
| Wydajność na zboczu | η | WA | - | 0,9 | - | |
|
Dane światłowodowe
|
Średnica rdzenia | Dcore | μm | - | 105 | - |
| Średnica okładziny | Dclad | μm | - | 125 | - | |
| Przysłona numeryczna | NA | NA | - | 0,22 | - | |
| Długość włókna | Lf | m | - | 1.0 | - | |
| Średnica luźnych rurek z włókna | - | mm | 0,9 mm PTFF | |||
| Minimalny promień gięcia | - | mm | 50 | - | - | |
| Zakończenie światłowodu | - | - | Żaden | |||
| Dane PD | obecny | Imo | µA | 50 | - | 500 |
| Termistor | - | Rt | (K Ω) / β (25 ℃) | - | 10 ± 3% / 3477 | - |
| Dane TEC | Max. Max. Current obecny | Itec | ZA | - | - | 2.2 |
| Max. Max. Voltage Napięcie | Vtec | V. | - | - | 8,7 | |
| Inne | ESD | Vesd | V. | - | - | 500 |
| Temperatura przechowywania | Tst | ℃ | -20 | - | 70 | |
| Temp. Lutowania ołowiowego | Tls | ℃ | - | - | 260 | |
| Ołów Czas lutowania | t | sec | - | - | 10 | |
| Temperatura obudowy roboczej | Top | ℃ | 15 | - | 35 | |
| Wilgotność względna | RH | % | 15 | - | 75 | |
